Abbildung ähnlich

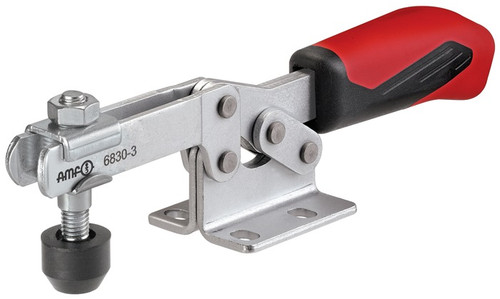

Waagrechtspanner Nr.6830 Gr.1 waagrechter Fuß AMF
9349520
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

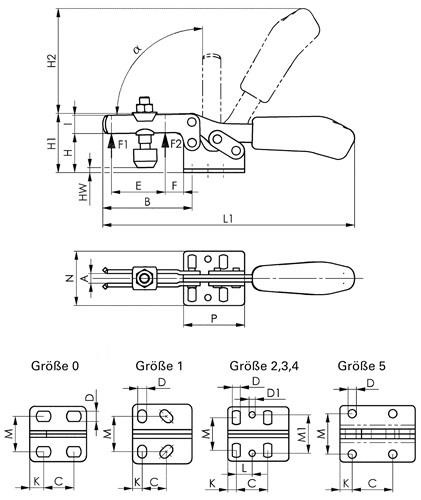

mit waagrechtem Fuß Weitere technische Eigenschaften: · F: 8mm · Bauart: waagrechter Fuß · a*: 90° · P: 34mm · Gesamthöhe: 30mm · K: 5,5mm · C: 13-14,5mm · D: 5,2mm · F1: 0,8kN · Andrückschraube: M5 x 30 · HW min.: -3mm · L1: 120mm · I: 10mm · F2: 1,1kN · B: 42mm · H: 19mm · N: 34mm · E: 18,7mm · M: 18-21,5mm · A: 5mm · H2: 49mm · H1: 30mm · HW max.: 2,5mm · Gesamtlänge: 119mm
Merkmale
| Marke | AMF |
| Länge gespannt | 120 mm |
| Höhe gespannt | 30 mm |
| Spannweite | 18,7 mm MMT |
| Hersteller | Andreas Maier GmbH undamp; Co. KG Schloss- u. Werkzeugfabrik |
| Spannhöhe | 19 mm |
| Haltekraft F1 | 0,8 kN |
| Haltekraft F2 | 1,1 kN |
| Größe | 1 |
| Bohrungs-Ø | 5,2 mm |
