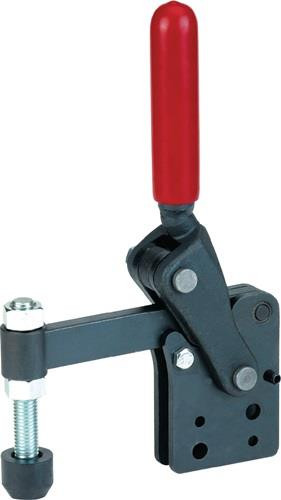

Abbildung ähnlich
Senkrechtspanner Nr.6812P Gr.2 senkrechter Fuß schwer AMF
9329882
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

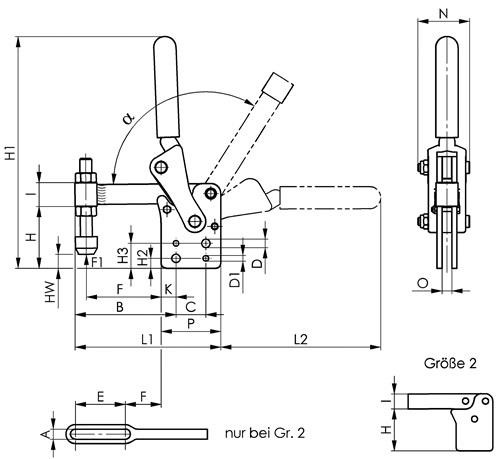

schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · F: 12mm · I: 15mm · a*: 190° · B: 48mm · P: 37mm · O: 6mm · Bohrungs-Ø: · H: 42mm · N: 31mm · Eigenschaft: schwer · E: 30mm · A: 6,2mm · F1: 2,5kN · L2: 94mm · H1: 144mm · HW min.: 3,5mm · L1: 85mm · HW max.: 22,8mm · Spannweite: 30 mm
Merkmale
| Marke | AMF |
| Andrückschraube | M6 x 50 |
| Höhe gespannt | 144 mm |
| Bauart | senkrechter Fuß |
| Hersteller | Andreas Maier GmbH undamp; Co. KG Schloss- u. Werkzeugfabrik |
| Spannhöhe | 42 mm |
| Haltekraft F1 | 2,5 kN |
| Größe | 2 |
| Fußgröße | 31 x 37 |
| Länge geöffnet | 85 x 94 |
