Abbildung ähnlich

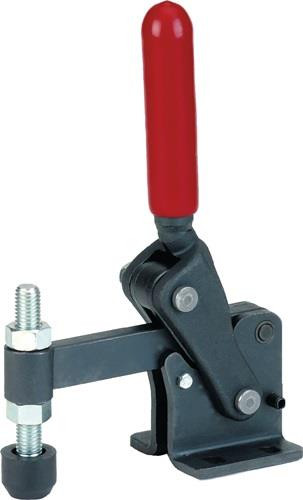

Senkrechtspanner Nr.6811P Gr.4 waagrechter Fuß schwer AMF
9329879
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

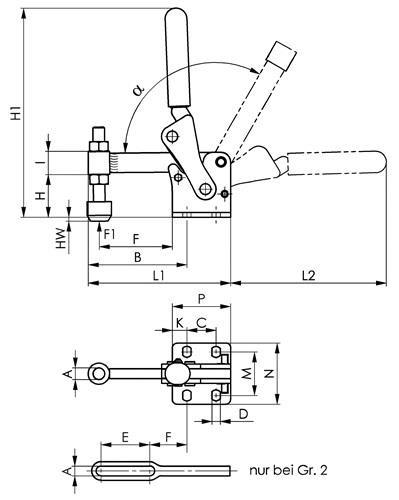

schwer · mit waagrechtem Fuß · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · F: 75mm · a*: 120° · P: 60mm · K: 15mm · C: 30mm · D: 8,5mm · F1: 5kN · L2: 160mm · HW min.: -19mm · L1: 146mm · I: 24mm · B: 100mm · Bohrungs-Ø: 8,5 mm · H: 44mm · N: 65mm · Eigenschaft: schwer · M: 45mm · A: 12,2mm · H1: 216mm · HW max.: 14mm · Spannweite:
Merkmale
| Marke | AMF |
| Andrückschraube | M12 x 80 |
| Höhe gespannt | 216 mm |
| Bauart | waagrechter Fuß |
| Hersteller | Andreas Maier GmbH undamp; Co. KG Schloss- u. Werkzeugfabrik |
| Spannhöhe | 44 mm |
| Haltekraft F1 | 5 kN |
| Größe | 4 |
| Fußgröße | 65 x 60 |
| Länge geöffnet | 146 x 160 |
