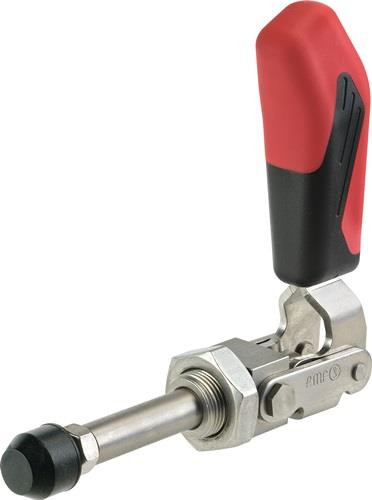

Abbildung ähnlich
Schubstangenspanner Nr.6844NI Gr.5 kurz AMF
9330115
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

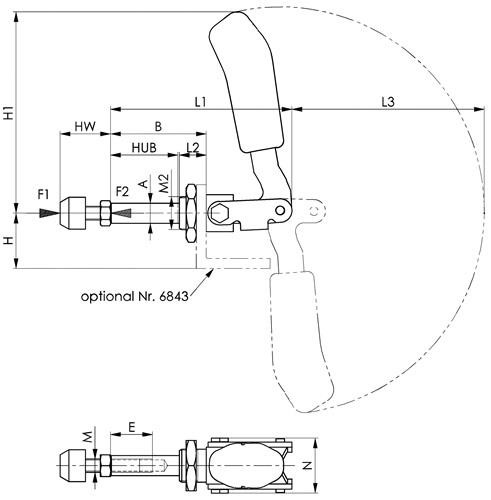

VA · kurze Bauform · Druck- und Zugspanner · lange Schubstangenführung mit Befestigungsgewinde und Mutter · Anwendung: Der Spanner kann an Blechwänden befestigt, oder in Vorrichtungskörper mit stirnseitigem Gewinde eingeschraubt werden. Außerdem ist Flanschbefestigung mittels Winkelfuß Nr. 6843NI möglich. Weitere technische Eigenschaften: · F2: 4kN · L3: 139mm · B: 92mm · H: 37mm · N: 49mm · E: 45mm · M: M12mm · A: 16mm · F1: 4kN · M2: M24x1,5mm · L2: 24mm · H1: 149mm · HW min.: 30mm · L1: 175mm · HW max.: 50mm
Merkmale
| Marke | AMF |
| Andrückschraube | M12 x 50 |
| Hub | 67 |
| Länge gespannt | 175 mm |
| Höhe gespannt | 149 mm |
| Bauart | kurz |
| Hersteller | Andreas Maier GmbH undamp; Co. KG Schloss- u. Werkzeugfabrik |
| Spannhöhe | 37 mm |
| Haltekraft F1 | 4 kN |
| Haltekraft F2 | 4 kN |
| Größe | 5 |
