Schubstangenspanner Nr.6841 Gr.2 kl.Winkelfuß AMF
9349527
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

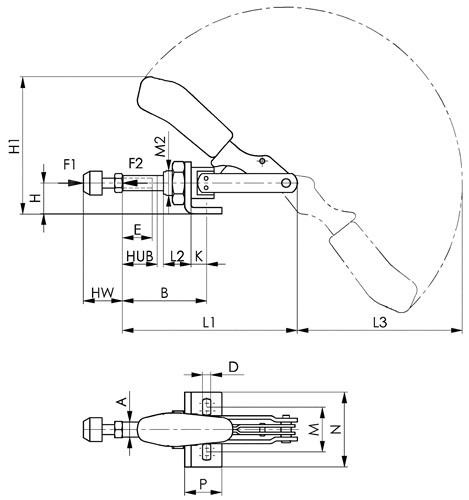

mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden Weitere technische Eigenschaften: · P: 34mm · Gesamthöhe: 95mm · K: 12,5mm · D: 5,6mm · F1: 2kN · L2: 19mm · L1: 114mm · F2: 2kN · B min.: 32,5mm · Bohrungs-Ø: 5,6 mm · B max.: 58,5mm · H: 20mm · N: 50mm · E: 20mm · M min.: 31,8mm · A: 10mm · M max.: 36mm · M2: M16x1,5mm · H1: 85,5mm · Gesamtlänge: 114mm
Merkmale
| Marke | AMF |
| Andrückschraube | M6 x 25 |
| Hub | 26 |
| Länge gespannt | 114 mm |
| Höhe gespannt | 85,5 mm |
| Bauart | kleiner Winkelfuß |
| Hersteller | Andreas Maier GmbH undamp; Co. KG Schloss- u. Werkzeugfabrik |
| Spannhöhe | 20 mm |
| Haltekraft F1 | 2 kN |
| Haltekraft F2 | 2 kN |
| Größe | 2 |
