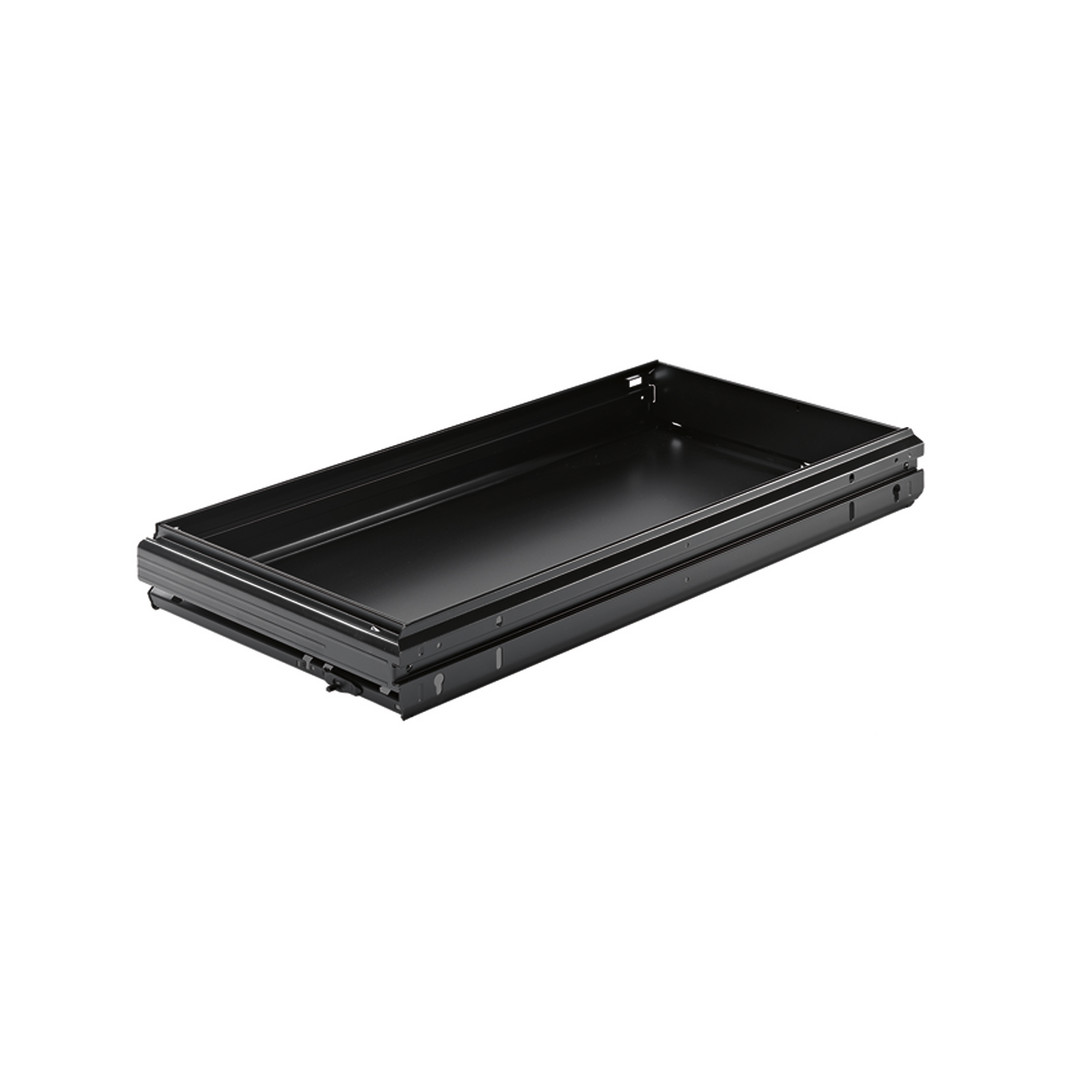

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
• Für Endlos- und Korpusbauweise
• Für Einbau in Schränken mit Blenden oder Drehtüren
• Einsetzbar mit Auszugsführung Quadro Duplex 70
• Zugstücke sind am Breitwandschub vormontiert
• Werkzeuglose Aufschiebemontage
• Stahl pulverbeschichtet
Hinweise:
• Bei Einsatz hinter Drehtüren = Min.Einbautiefe + 20 mm
• Die erforderliche Blendenhöhe ist abhängig vom jeweiligen Organisationszubehör
• Bei Einsatz hinter Drehtüren wird ein Abdeckprofil empfohlen

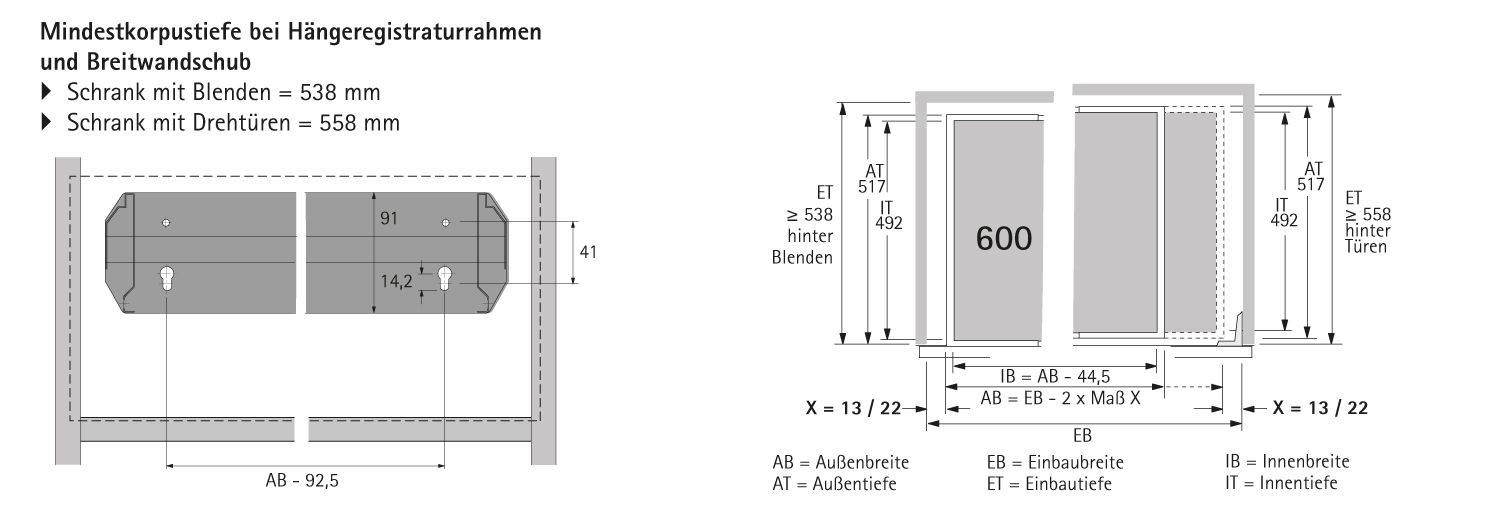

Anwendungstechnischer Hinweis Quadro Duplex:
• Maß X = 13 mm für Standardschränke
• Maß X = 22 mm für Schränke mit großem Türeinsprung
• Für Einbau in Schränken mit Blenden oder Drehtüren
• Einsetzbar mit Auszugsführung Quadro Duplex 70
• Zugstücke sind am Breitwandschub vormontiert
• Werkzeuglose Aufschiebemontage
• Stahl pulverbeschichtet
Hinweise:
• Bei Einsatz hinter Drehtüren = Min.Einbautiefe + 20 mm
• Die erforderliche Blendenhöhe ist abhängig vom jeweiligen Organisationszubehör
• Bei Einsatz hinter Drehtüren wird ein Abdeckprofil empfohlen
Anwendungstechnischer Hinweis Quadro Duplex:
• Maß X = 13 mm für Standardschränke
• Maß X = 22 mm für Schränke mit großem Türeinsprung
Merkmale
| Werkstoff | Stahl |
| Basis | Stahlschubkasten |
| Ergänzung | Endlos-/Korpusbauweise |
| Einsatzbereich | Büroschrank |
| Blendenhöhe min. | 128 mm / 2 HE |
| Ausführung | für Auszugsführung |
| Farbe | schwarz |
| Blendenhöhe min. (SysTech Zarge) | 160 mm / 2,5 HE |
| Montage | werkzeuglose Aufschiebemontage |
| Oberfläche | pulverbeschichtet |
Varianten
Breitwandschub 435/600 Alu finish Nr 9011946 für Schränke mit Blenden 800386
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 ST
|
Breitwandschub 600/600 Alu finish Nr 9011947 für Schränke mit Blenden 800387
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 ST
|
Breitwandschub 1000/600 Alu finish Nr 9011951 für Schränke mit Blenden 800390
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 ST
|
 Breitwandschub 435/600 371 x 517 mm Nr 1080190 Stahl schwarz 865125
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 ST
|
Breitwandschub 600/600 536x517 mm Nr 1065664 Stahl schwarz 865350
keine Verfügbarkeitsinformationen
auf Anfrage
je 100 ST
|
