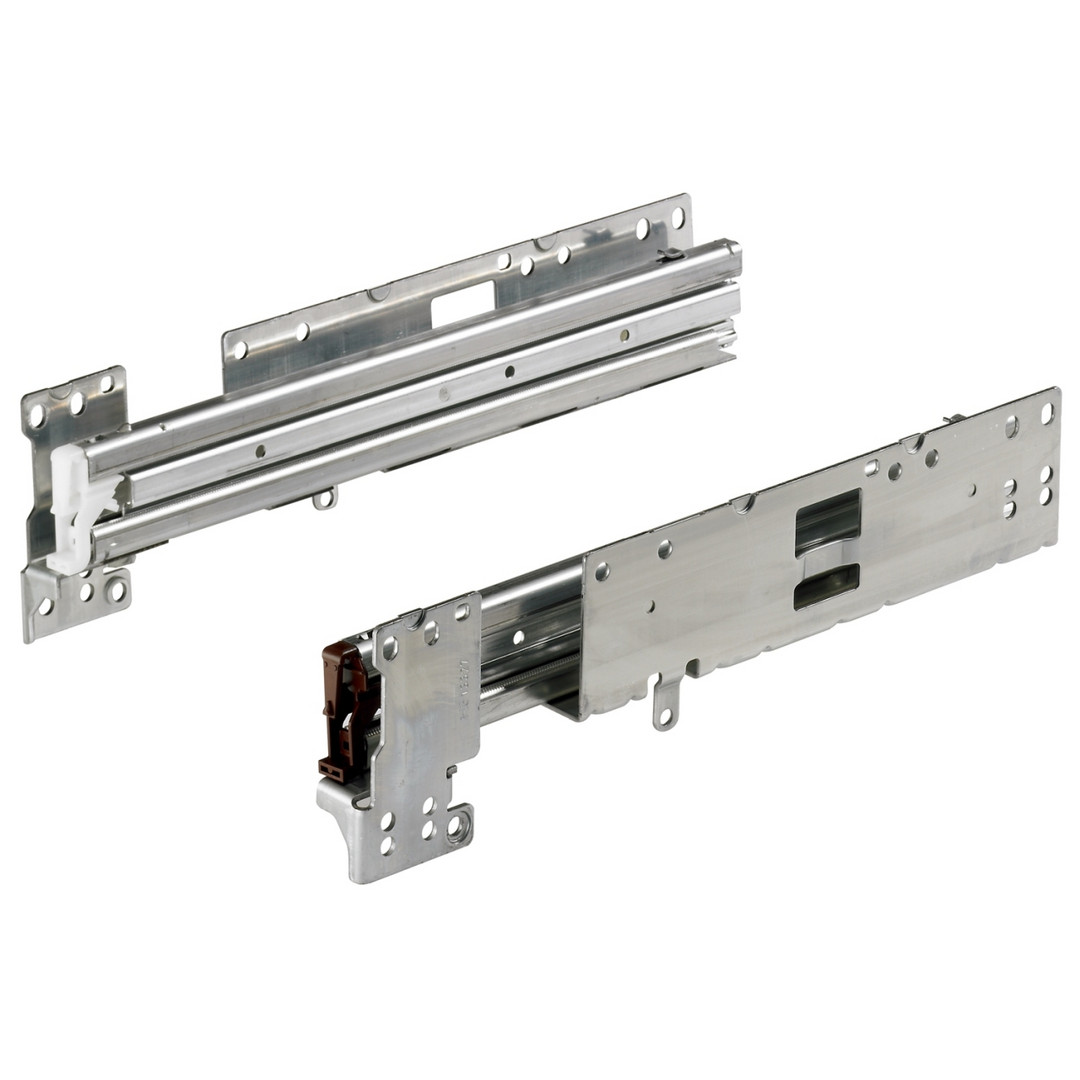

Abbildung ähnlich
Auszugsführung Quadro Duplex 40 Maß X = 13 mm Nr 9209632
9813398
4023149984105
auf Anfrage
je 100 GRT
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 GRT |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 GRT |
| Bestellschritt | 1 GRT |
Beschreibung
• Mit Differentialrolle
• Überauszug ca. 33 mm
• 40 kg Belastbarkeit nach EN 15338, Level 2
• Stahl verzinkt
Mindestblendenhöhe bei Lochreihe 32 mm:
• Max. Blendenhöhe 5 HE (320 mm)
• Min. Blendenhöhe 2 HE (128 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 2,5 HE (160 mm) für SysTech Zarge
Mindestblendenhöhe bei Lochreihe 25 mm:
• Max. Blendenhöhe 6 HE (300 mm)
• Min. Blendenhöhe 2,5 HE (125 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 3 HE (150 mm) für SysTech Zarge
Hinweise:
• Verriegelungsstangen Stop Control und Stop Control Plus separat bestellen
• Nicht ausgelegt für Parallel System und Push to open
• Befestigungsposition: 37 - 256 mm
• Überauszug ca. 33 mm
• 40 kg Belastbarkeit nach EN 15338, Level 2
• Stahl verzinkt
Mindestblendenhöhe bei Lochreihe 32 mm:
• Max. Blendenhöhe 5 HE (320 mm)
• Min. Blendenhöhe 2 HE (128 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 2,5 HE (160 mm) für SysTech Zarge
Mindestblendenhöhe bei Lochreihe 25 mm:
• Max. Blendenhöhe 6 HE (300 mm)
• Min. Blendenhöhe 2,5 HE (125 mm) für Breitwandschub und Hängeregistraturrahmen
• Min. Blendenhöhe 3 HE (150 mm) für SysTech Zarge
Hinweise:
• Verriegelungsstangen Stop Control und Stop Control Plus separat bestellen
• Nicht ausgelegt für Parallel System und Push to open
• Befestigungsposition: 37 - 256 mm
Merkmale
| Werkstoff | Stahl |
| Basis | Auszugsführung |
| Blendenhöhe min. | 128 mm / 2 HE |
| Einsatzbereich | Büroschrank |
| Blendenhöhe min. (SysTech Zarge) | 160 mm / 2,5 HE |
| Ausführung | für Korpusbauweise |
| Montage | zum Anschrauben |
| Blendenhöhe max. | 320 mm / 5 HE |
| Oberfläche | verzinkt |
Zubehörempfehlung für Sie:
Angaben zur Marke
Hettich
