Abbildung ähnlich

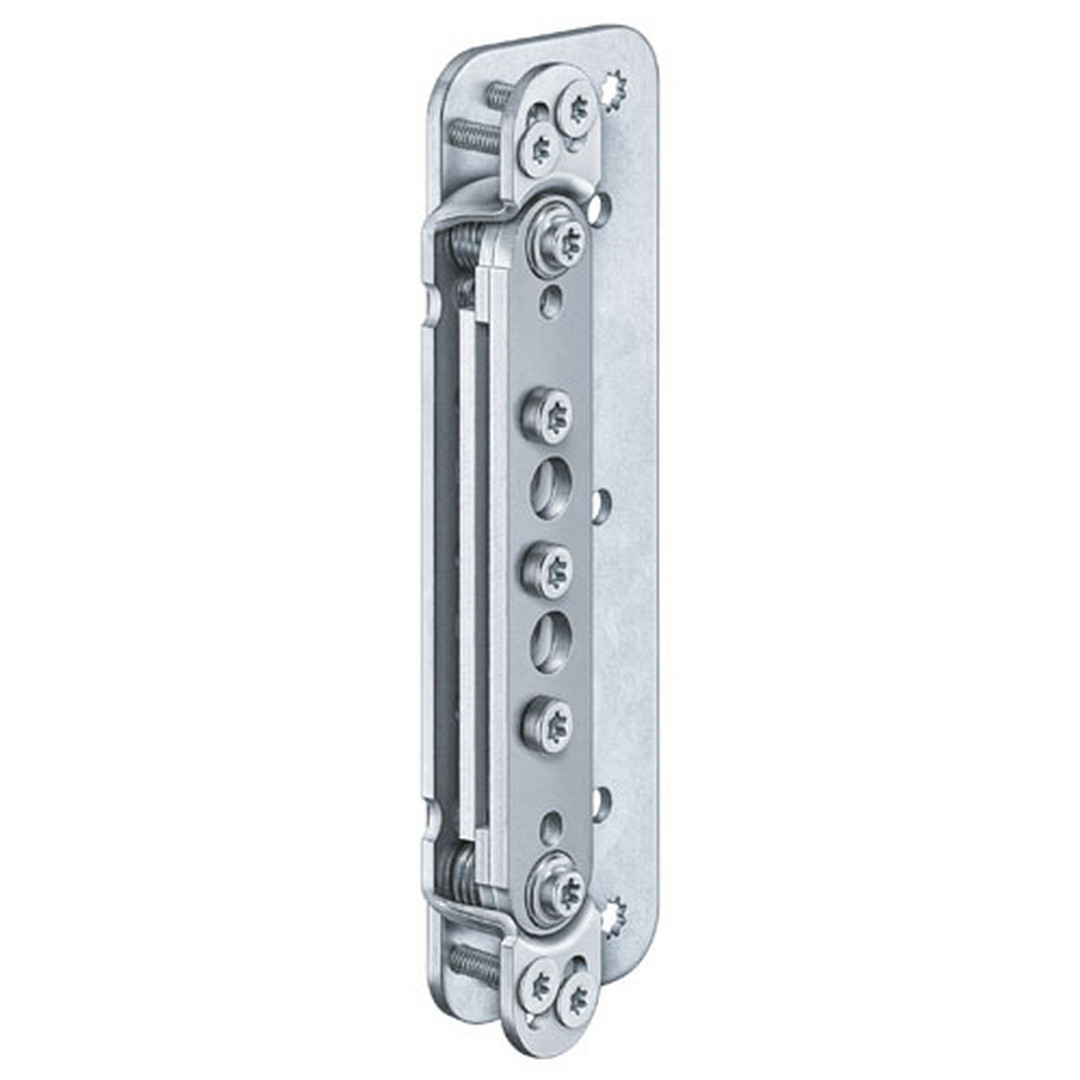

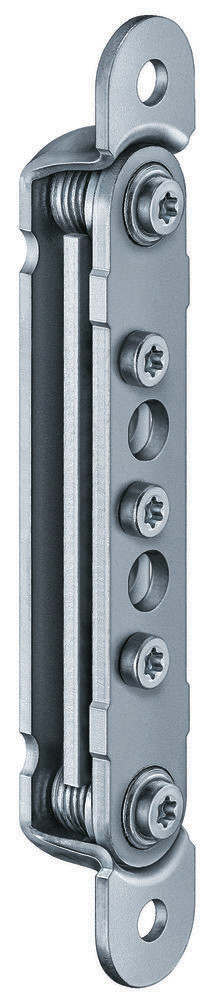

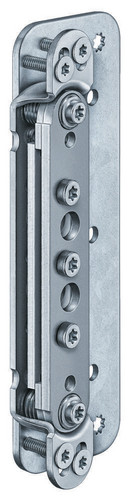

Aufnahmeelement VX 7535 3D verzinkt
232280
4015471116286
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Aufnahmeelement VX 7535 3D, 3D stufenlose Verstellbarkeit, geeignet für Objektbänder VARIANT VX
Hinweise:
Aufnahmeelemente bilden mit Abdeckwinkel/ -platten zusammen eine Einheit. Diese müssen separat bestellt werden.
- Der Belastungswert bezieht sich auf zwei Bänder pro Flügel (1 x 2 m). Dabei sind auch die Belastungswerte des jeweils kombinierten Bandes zu berücksichtigen.
Hinweise:
Aufnahmeelemente bilden mit Abdeckwinkel/ -platten zusammen eine Einheit. Diese müssen separat bestellt werden.
- Der Belastungswert bezieht sich auf zwei Bänder pro Flügel (1 x 2 m). Dabei sind auch die Belastungswerte des jeweils kombinierten Bandes zu berücksichtigen.
Kombination
VARIANT VX-Bänder, VARIANT VXG-Bänder, Abdeckwinkel Serie 75.. , Abdeckplatte VX 7581
Merkmale
| Werkstoff | Stahl |
| DIN-Richtung | links und rechts |
| Anschlag | Universalfräsrahmen, Bohrlehre VARIANT VX 7531 3D, Schablone 5 250568 5, Schablone 5 250569 5 |
| Türgewicht | 200 kg |
| Ausführung | dreidimensional verstellbar |
| Einstellmöglichkeit | 3D, Seite und Höhe +/- 3,0 mm, Andruck +/- 3,0 mm |
| Einsatzbereich | Objekttür |
| Produkttyp (Hersteller) | Aufnahmeelement |
| Produkttyp | Aufnahmeelement |
| Rahmenausführung | Blendrahmen |
| kombinierbar mit | VX 7859/160-4 FD |
| Befestigungsart | zum Anschrauben |
| Material | Stahl |
| Falzausführung | stumpf |
| Oberfläche | verzinkt |
Angaben zur Marke
Simonswerk GmbH
