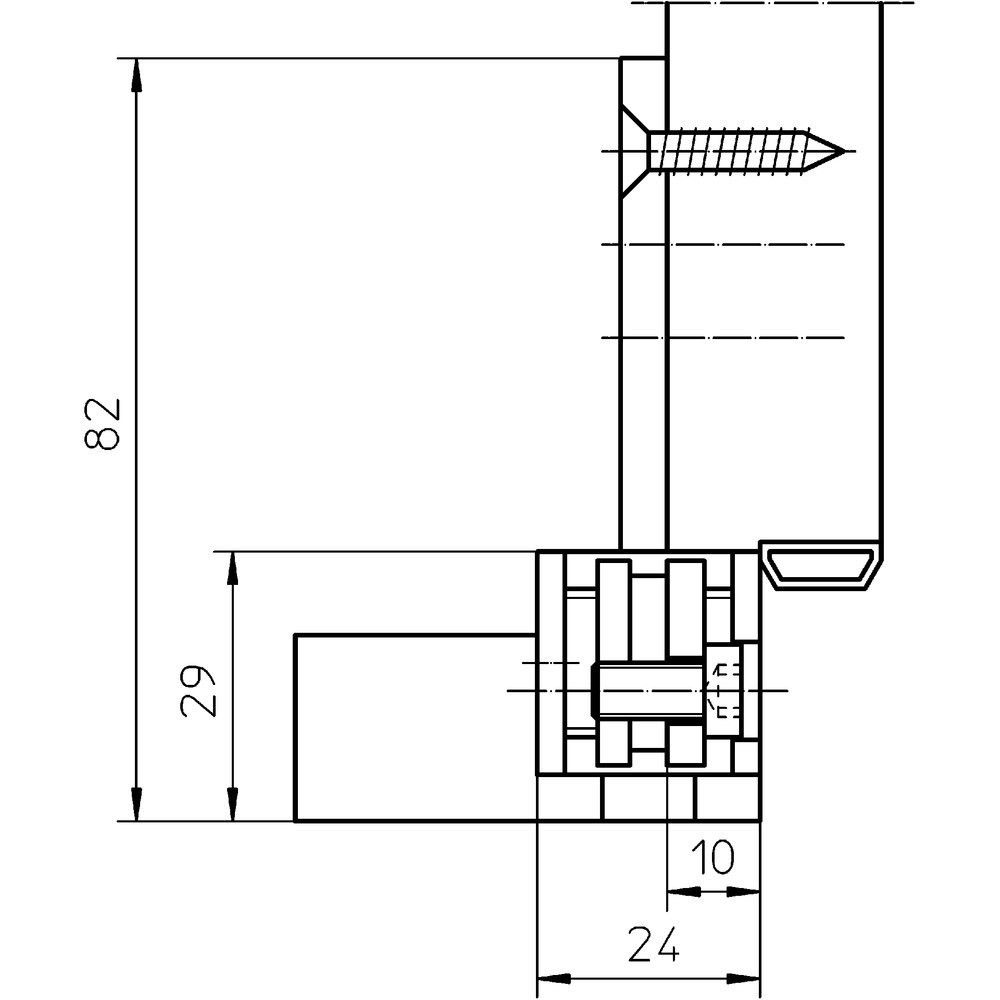

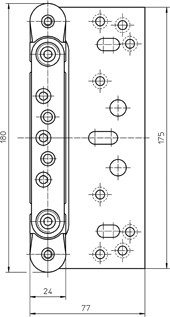

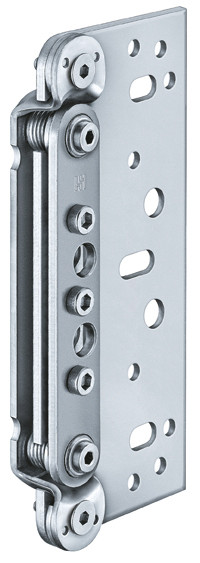

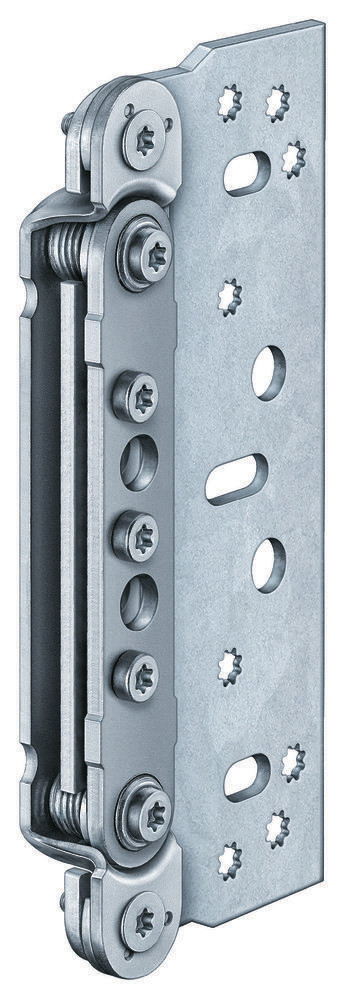

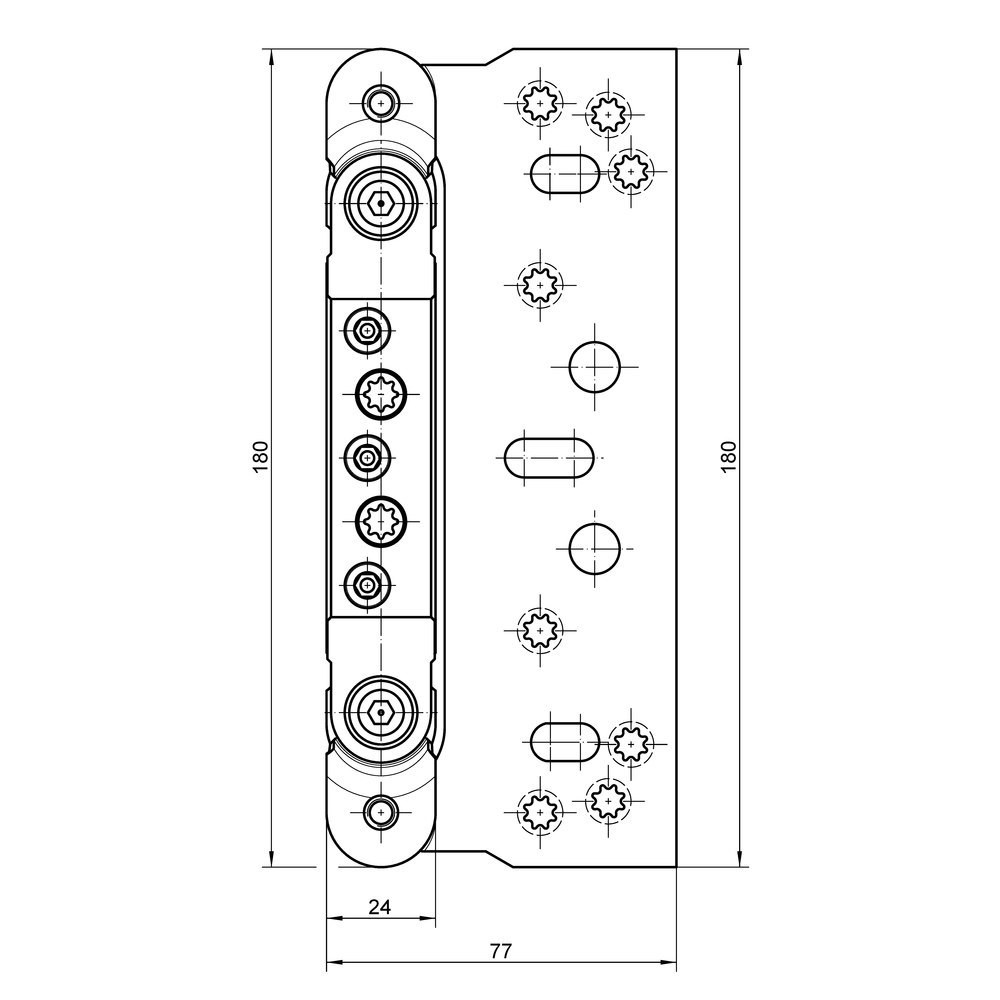

Aufnahmeelement VX 7502 3D verzinkt für Futterzargen
232056
4015471068509
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 ST |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Aufnahmeelement VX 7502 3D, 3D stufenlose Verstellbarkeit, geeignet für Objektbänder VARIANT VX und VARIANT VXG.
Hinweise:
Distanzplättchen für Futterstärke 22 – 28 mm sind im Lieferumfang enthalten.
Aufnahmeelemente bilden mit Abdeckwinkel/ -platten zusammen eine Einheit. Diese müssen separat bestellt werden.
Um den maximalen Belastungswert zu erreichen, ist auf eine ausreichende Befestigung der Zarge und der Aufnahmeplatte am Mauer- bzw. Ständerwerk zu achten.
Hinweise:
Distanzplättchen für Futterstärke 22 – 28 mm sind im Lieferumfang enthalten.
Aufnahmeelemente bilden mit Abdeckwinkel/ -platten zusammen eine Einheit. Diese müssen separat bestellt werden.
Um den maximalen Belastungswert zu erreichen, ist auf eine ausreichende Befestigung der Zarge und der Aufnahmeplatte am Mauer- bzw. Ständerwerk zu achten.
Kombination
VARIANT VX-Bänder, VARIANT VXG-Bänder, Abdeckwinkel Serie 7560, Abdeckplatte VX 2580
Merkmale
| Werkstoff | Stahl |
| Anschlag | Universalfräsrahmen, Schablone 5 250568 5 |
| Türgewicht | 200 kg |
| Ausführung | dreidimensional verstellbar |
| Einstellmöglichkeit | 3D, Seite und Höhe +/- 3,0 mm, Andruck +/- 3,0 mm |
| Einsatzbereich | Objekttür |
| DIN-Richtung | links und rechts |
| Produkttyp (Hersteller) | Aufnahmeelement |
| Produkttyp | Aufnahmeelement |
| Rahmenausführung | Futterzarge |
| kombinierbar mit | VX 7939/160 FD Planum |
| Befestigungsart | zum Anschrauben |
| Material | Stahl |
| Falzausführung | gefälzt |
| Oberfläche | verzinkt |
Angaben zur Marke
Simonswerk GmbH
