Abbildung ähnlich

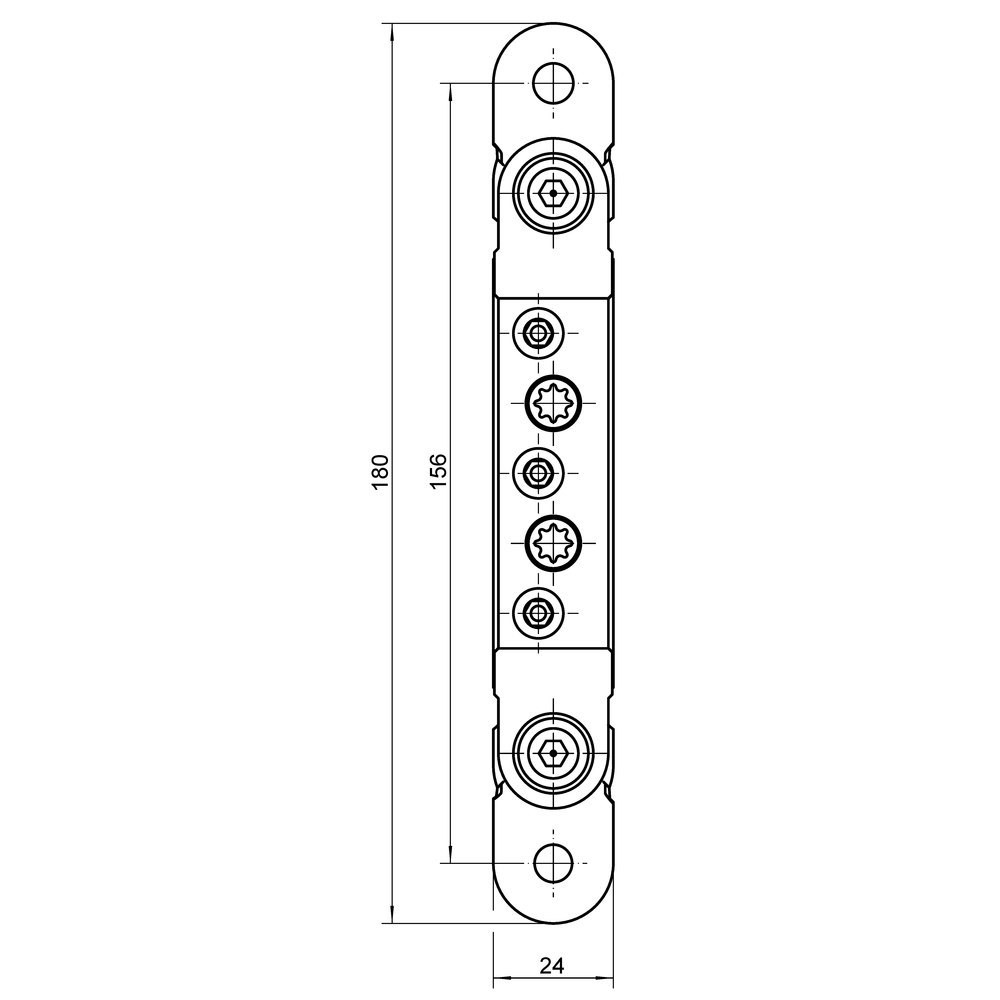

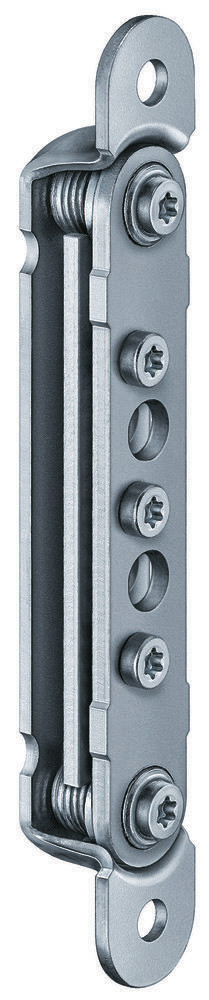

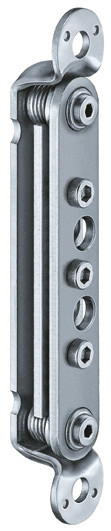

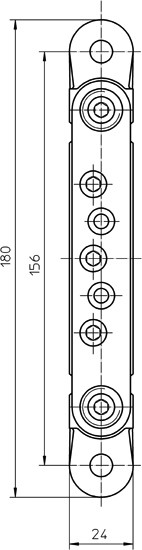

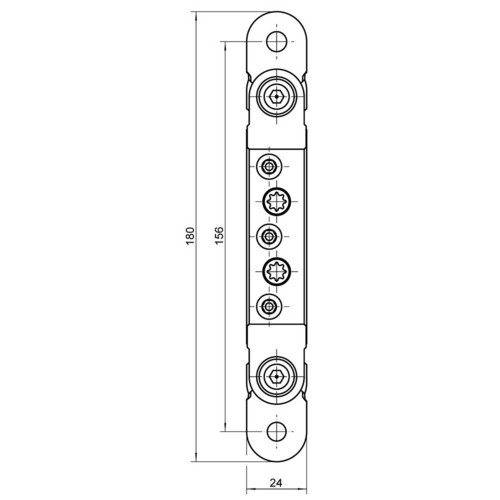

Aufnahmeelement VX 7501 3D verzinkt für Blockzargen
232055
4015471068493
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 ST |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Aufnahmeelement VX 7501 3D, 3D stufenlose Verstellbarkeit, geeignet für Objektbänder VARIANT VX und VARIANT VXG.
Hinweise:
Der Belastungswert in Kombination mit der Serie VX 7570 oder VX 7590 beträgt 300 kg. Bei anderen Kombinationen beträgt der Belastungswert 200 kg.

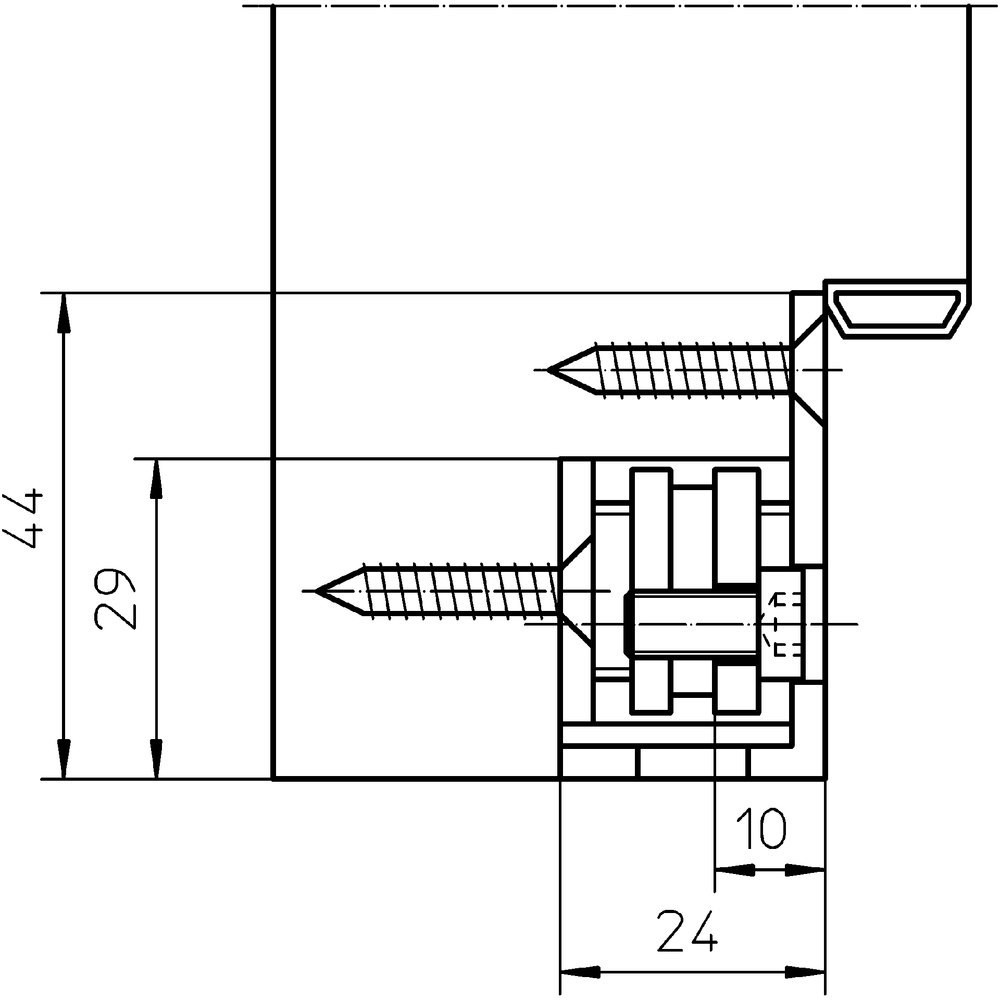

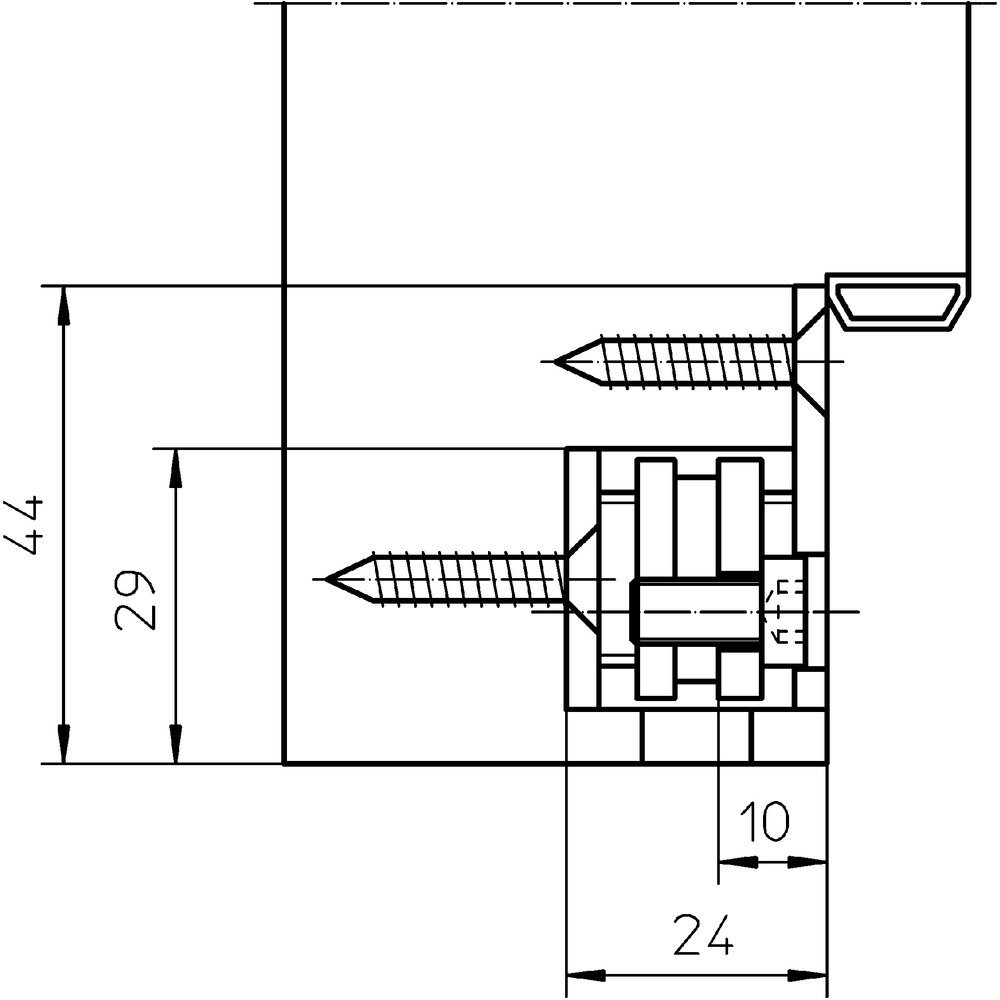

Aufnahmeelemente bilden mit Abdeckwinkel/ -platten zusammen eine Einheit. Diese müssen separat bestellt werden. Um den Abdeckwinkel zu Befestigen empfehlen sich Spanplattenschrauben 6,0 x 50 mm.
Hinweise:
Der Belastungswert in Kombination mit der Serie VX 7570 oder VX 7590 beträgt 300 kg. Bei anderen Kombinationen beträgt der Belastungswert 200 kg.
Aufnahmeelemente bilden mit Abdeckwinkel/ -platten zusammen eine Einheit. Diese müssen separat bestellt werden. Um den Abdeckwinkel zu Befestigen empfehlen sich Spanplattenschrauben 6,0 x 50 mm.
Kombination
VARIANT VX-Bänder, VARIANT VXG-Bänder, Abdeckwinkel Serie 7560, Abdeckwinkel Serie 7570, Abdeckplatte VX 2580
Merkmale
| Werkstoff | Stahl |
| Anschlag | Universalfräsrahmen, Schablone 5 250568 5, Schablone 5 250569 5 |
| Türgewicht | 200 kg / 300 kg siehe Beschreibungstext |
| Ausführung | dreidimensional verstellbar |
| Einstellmöglichkeit | 3D, Seite und Höhe +/- 3,0 mm, Andruck +/- 3,0 mm |
| Einsatzbereich | Objekttür |
| DIN-Richtung | links und rechts |
| Produkttyp (Hersteller) | Aufnahmeelement |
| Produkttyp | Aufnahmeelement |
| Rahmenausführung | Blockzarge |
| kombinierbar mit | VX 7939/160 S |
| Befestigungsart | zum Anschrauben |
| Material | Stahl |
| Falzausführung | stumpf |
| Oberfläche | verzinkt |
Angaben zur Marke
Simonswerk GmbH
